配合智能电网及智能家庭趋势的工业通信及安全保护方案

2014-01-16 14:13

　　3）家居及楼宇自动化控制KNX收发器方案

　　KNX是一种针对各种家居及楼宇控制应用的全球性标准，涵盖从照明及百叶窗控制到各种保安系统、供暖、通风、空调、监视、报警、水控制、能源管理、仪表及家用电器、音响等应用。安森美半导体推出了用于KNX双绞线网络（（KNX TP1-256））的NCN5120收发器，用于处理总线上的数据发射和接收，支持连接建筑物网络中的致动器（actuator）、传感器、微控制器、开关或其它应用。

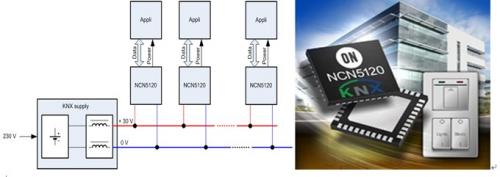

　　图7：NCN5120 KNX收发器产品及应用示意图。

　　NCN5120内置混合信号技术，在单片集成电路（IC）中集成了模拟前端、数字处理能力及电源功能。集成的KNX EIB收发器包含嵌入式物理层（PHY）及媒体存取控制器（MAC）层，提供9，600波特通信速度（TP1），可选择KNX总线电流斜坡，并且提供KNX总线电压监控功能。NCN5120还提供20 V稳压器及两个高能效DC-DC转换器，从总线产生3.3 V固定电压及可调节的3.3 V至21 V稳压电压，各自的驱动电流能力均为100毫安（mA）。

　　这收发器适合大功率应用，其设计旨在减少外围器件，成本更低，还支持安全及可靠地耦合至总线，因为它具备可选择扇入（fan-in）模式、总线电压及温度监测等特性。NCN5120的其它重点特性和优势包括：发送数据帧缓冲、可选自动确认、支持模拟模式、支持休眠模式、可选择UART或SPI接口、可选择至主控制器的波特率、完整的时钟系统（采用业界标准低成本16 MHz石英工作，能为外部MCU产生8/16 MHz时钟）等。这器件采用QFN40 6x6 mm封装，工作温度范围为-25℃至+85℃。
