智能电表控制芯片为智能电网带来新动力
由于复旦微电子的FM3308芯片是专门为国网智能电表而量身定做的，将智能电表所需的各种功能如MCU内核、液晶驱动、实时时钟以及I2C、7816等各种接口都集成在芯片中，因此以FM3308为主控芯片的智能电表设计方案能充分利用芯片的硬件固有功能，最大限度地简化外围设计，在保证整体设计功能满足性能最优的同时，降低系统成本。
芯片内置硬件实时时钟和液晶驱动电路，因此不需另外增加实时时钟芯片和液晶驱动芯片，这样可大大降低系统成本，简化外围电路设计。
MCU时钟由内部高频/低频振荡器提供，从而摒弃传统的外接晶体振荡器，可简化外围电路，提高可靠性。FM3308芯片内的高频(8MHz)振荡器精度可达8MHz±0.5%，完全满足电能表使用要求。3路硬件串行接口分别用于红外、485抄表和电力线载波通讯;2路7816接口用于ESAM和IC卡;I2C接口用于外接EEPROM存储芯片。

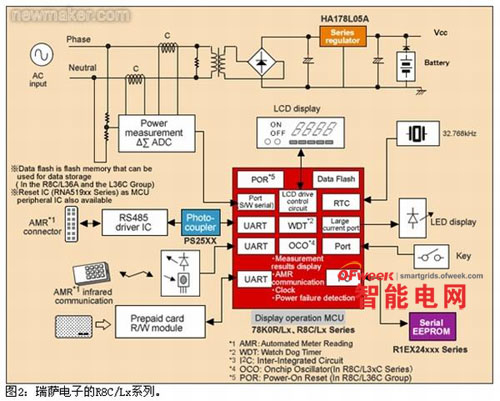

瑞萨电子的R8C/Lx系列控制芯片
瑞萨电子进入电表市场已经有十几年时间，在中国电表应用主控芯片市场占有最大的市场份额，并为客户提供完整的参考方案。
瑞萨电子的R8C/Lx系列产品集成了看门狗，内部复位电路，内置液晶驱动，数据闪存等，不仅可以为客户节约零部件成本，也节约芯片可利用管脚数，使芯片能够得到最大程度的利用。
瑞萨电子的R8C/L38产品使用3串口设计，使客户能够实现485通讯、红外和智能卡通讯;内置液晶驱动满足4*40段码的要求，将用电信息，电池信息，智能卡使用情况实时反映在显示终端;硬件SSC、I2C接口实现MCU和时钟芯片、计量芯片之间的通讯;大量的IO端口可以满足按键，开盖，继电器等需要。
SoC方案未来可期
以前由于国网规范的限制，现在智能电表SoC方案还无法在国内被采用，但是最新的规范在这方面未作限制，随着SoC方案的逐渐成熟，以及在国外部分市场的批量使用带来的示范效应，在国内电表产品成本压力日趋增大的情况之下，SoC方案会在未来2～3年内取得实质性的突破。
