配合智能电网及智能家庭趋势的工业通信及安全保护方案

2014-01-16 14:13

　　1）智能电表PLC通信方案

　　在智能电网中，双向通信的智能电表发挥关键作用，一方面帮助电力机构精确了解用户的用电规律，为高峰用电或低谷用电设定差异化的电价，另一方面，用户也可以合理调整自己的用电计划，从而优化电费支出。智能电表包含不同功能模块，除了电源和计量模块外，还涉及到数据存储功能，需采用安全可靠的存储器;此外，双向实时通信是智能电网的重要特征，故通信模块至关重要，需要选择适合的通信方式及相应的最佳解决方案。

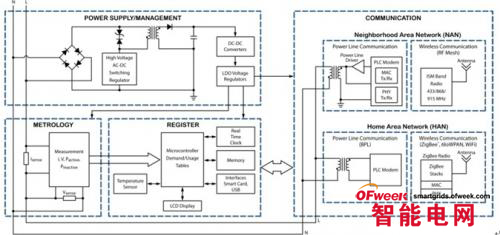

　　图2：智能电表关键功能模块。

　　就家庭或建筑物中的智能电表到数据集中器（concentrator）就这一段的网络连接而言，它们通常对通信速率的要求不高，最主要的考虑因素是降低成本。常见的通信方式有无线网络，或有线的电力线载波（PLC）或电力线宽带（BPL）等。具体采用何种通信方式，需要考虑各国电网实际状况等因素，同时先行先试国家的做法也会提供借鉴意义。

　　就安森美半导体而言，我们与数家大型欧洲及亚洲电表和公共事业机构建立有悠久的协作及公共合作关系，帮助我们针对特定终端市场定义及调整器件设计。我们在世界各地电表应用中部署了500多万个PLC器件，包括法国EDF旗下公司法国配电公司（ERDF）的Linky智能电表项目，以及中国上海外滩基于PLC的智能路灯方案中。

　　图3：使用安森美半导体PLC调制解调器方案的典型自动抄表（AMR）应用。

　　安森美半导体的PLC产品及方案包括AMIS49587、NCN49597等调制解调器，NCS5650功率放大器，以及集成了PLC调制解调器和功率放大器的NCN49599系统级芯片（SoC）等。其中，NCS5650提供市场上最高的PLC驱动能力，NCN49597和NCN49599提供重要突破及可用于后续产品的方案。安森美半导体的PLC调制解调器系列符合公用事业机构要求，符合IEC61334-5-1标准，提供不同供应商之间的互操作性能力。
