配合智能电网及智能家庭趋势的工业通信及安全保护方案

2014-01-16 14:13

　　4）符合UL943安全保护标准的GFCI信号处理器

　　接地故障断路器（GFCI）是针对北美地区法规要求的一种特殊保护设备，用于防止触电事故风险，被要求用于检测接地-中性故障（三线）。GFCI的参考标准是UL943，涵盖美国标准。而在欧洲等地区，法规要求使用残余电流保护装置（RCD）来降低触电事故及着火风险。RCD的参考标准是IEC 61008及IEC 61009，涵盖欧洲标准。GFCI和RCD的工作原理都是感测火线和中线导线电流之差，并在超过阈值的条件下触发断路器/开关。

　　安森美半导体提供NCS370xx系列GFCI信号处理器，用于火线-中性-地线保护。这系列器件采用专有测量方法，提供高集成度方案，帮助减少外围元件数量，控制成本，尤其是可以减少额外的电流互感器。NCS370xx提供优异的抗噪性能，提供LED及蜂鸣器选择，能够触发指示器/负载监视，其响应时间取决于故障电流。这系列器件目前包括NCS37000、NCS37005、NCS37010、NCS37012及NCS37007ST RCD等，其简要功能简介如表1所示。

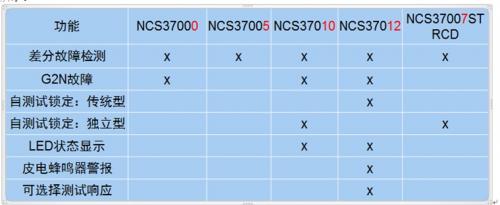

　　表1：安森美半导体NCS370xx系列GFCI产品功能概览。

　　总结：

　　安森美半导体为智能电网、智能家庭、智能楼宇控制等应用提供丰富的产品及方案。本文重点介绍了安森美半导体用于此类应用的PLC通信方案、远程抄表M-Bus从收发器方案、楼宇自动化控制KNX收发器方案以及安全保护方案，帮助设计工程师开发配合智能电网及智能家庭/楼宇自动化技术发展趋势的产品，从而在市场上占据更有利位置。
