配合智能电网及智能家庭趋势的工业通信及安全保护方案

2014-01-16 14:13

　　2）远程抄表M-Bus方案

　　在智能家庭及工业市场，远程抄表应用快速增长。安森美半导体配合这应用需求，推出用于双线式仪表总线（M-BUS）从机及中继器的NCN5150单芯片集成从收发器，用于多能源、供暖/冷气表、水表、燃气表等应用。这收发器利用安森美半导体先进的混合信号技术诀窍，为这些应用提供所要求的性能等级，不仅符合标准，还提供强固性、高能效、速度和灵活性。

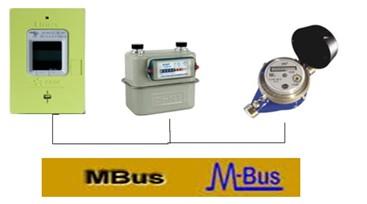

　　图5：M-Bus应用示意图。

　　NCN5150提供符合描述M-BUS物理层要求的EN 13757-2和EN 1434-3标准所要求的全部功能，提供达38，400波特（baud）的通用异步接收器/发射器（UART）通信速度，包含达2个单位负载（SOIC封装版本）或6个单位负载（QFN封装版本）的可编程功率等级，可通过集成的3.3 V低压降（LDO）稳压器用于外部电路。低内部能耗使应用中传感器能够获得更多电能，而低压总线工作（低至9.2 V）配合在扩展型M-BUS网络中工作。

　　图6：针对远程抄表应用的NCN5150单芯片集成M-Bus从收发器典型应用电路图。

　　NCN5150提供SOIC-16及QFN-20封装选择。SOIC-16与当前市场上已有器件引脚对引脚兼容，外加多处性能提升。QFN封装的尺寸使其非常适用于数量不断增长的空间受限型应用。 NCN5150提供-40 °C至+85 °C的宽工作温度范围，使其非常适用于各种通常不可预测的工作环境。这器件与极性无关，其它关键特性包括掉电保护功能、快速启动，并能够配合从总线或外部电源为从设备供电。
